PAJERO premiere génération
Capote:

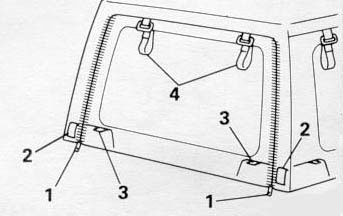

Ouverture
du panneau arrière.
1-Fermetures à glissière
2-Sangles à attache rapide
3-Leviers
4-Sangles
Ouvrir les fermetures à glissière et défaire les ceintures des paneaux
latéraux.
Les Leviers étant en position levée, tirer la partie métalique du
panneau arrière en dehors du PAJERO.
ATTENTION: Ne pas tirer sur la partie en toile du panneau.

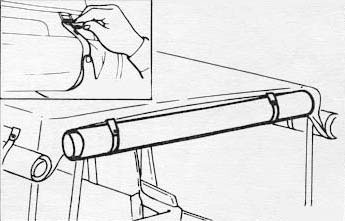

Rouler le panneau arrière et le fixer avec les sangles. Utiliser
les sangles à attache rapide pour fixer les panneaux latéraux.

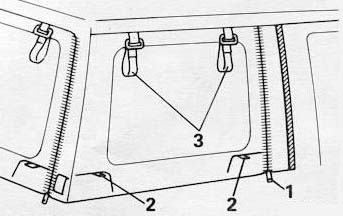

Ouverture des panneaux
latéraux.
1-Fermeture à glissière
2-Levier
3-Sangles
Ouvrir les fermetures à glissière du panneau arrière et détacher les sangles
des panneaux latéraux. (Voir la section précédente, "Ouverture
du panneau arrière")

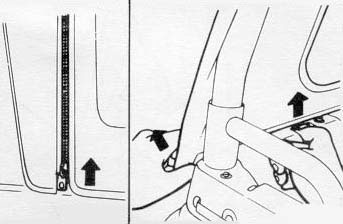

Ouvrir les fermetures à glissière.
Les leviers étant en position levée, tirer la partie métalique des panneaux
latéraux en dehors du PAJERO.
ATTENTION: Ne pas tirer sur la partie en toile du panneau.
Rouler le panneau latéral et le fixer avec les sangles.

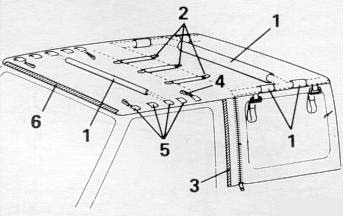

Dépose de la capote.
1-Bande d'attache
2-Attaches et sangles
3-Capote (Armature latérale)
4-Levier
5-Sangles à fixation rapide
6-Capote (Armature avant)
Ouvrir les fermetures à glissière et défaire les sangles de fixation des panneaux
arrière et latéraux. (Voir les sections précédentes "Ouverture
du panneau arrière" et Ouverture
des panneaux latéraux")

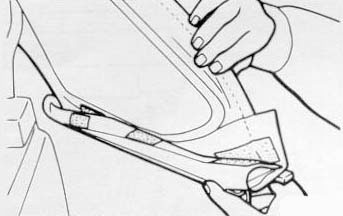

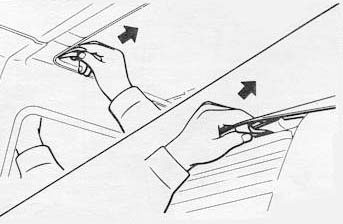

Défaire la bande d'attache qui fixe l'intérieur de la capote sur
son armature.
Défaire les attaches et les sangles qui fixent la capote à l'arceau
central.

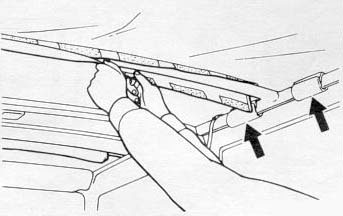

Retirer la capote de l'armature latérale.

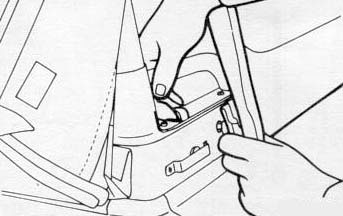

Tirer le levier à l'arrière, puis tout en soulevant l'armature latéral,
tirer le levier à l'avant.
Soulever l'armature latérale et défaire les sangles de fixation.

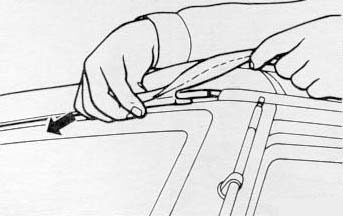

En tirant vers l'avant, extraire la capote de la partie avant de
l'armature. Déposer la capote du PAJERO.
ATTENTION: Lorsque l'on dépose la capote, faire attention
que les fixations de metal ne rayent pas la carrosserie du PAJERO.
Rangement de la capote.

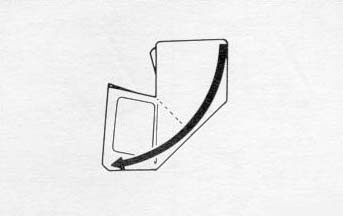

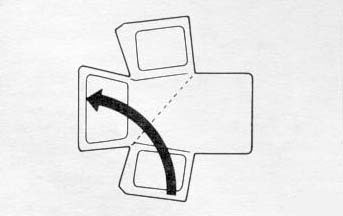

Etaler la capote sur une surface propre, la face extérieur vers le haut. Plier
la capote en deux diagonalement.
Plier la capote en deux une fois encore, depuis le coté opposé,
de sorte que toutes les pièces métaliques soient groupées en une
place.
Rouler la capote dans la direction indiquée dans l'illustration.
Plier le siège arrière vers l'avant et ranger la capote sur le plancher
arrière.
Instalation de la capote.
En laissant la capote enroulée, la placer sur le toit du PAJERO
et la déplier. En faisant attention aux points suivants, installer
la capote dans l'ordre inverse de la méthode par laquelle elle a
été déposée:
1-S'assurer que la capote est fermement fixée à la carrosserie.

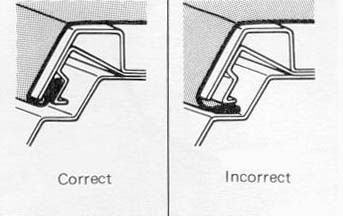

2-Lors de l'installation de la partie supérieur au rail avant, veiller à ce
que cette dernière soit correctement mise en place comme indiqué
sur la figure.
Ajustage de la capote.
Si la capote est plissée, détendue ou trop tendue, utiliser
les méthodes suivantes pour y remédier:
Ajustage du toit aux armatures latérales:
Défaire la bande d'attache sur les sangles de fixation aux points
d'attache latéraux et régler les sangles à une longueur correcte.

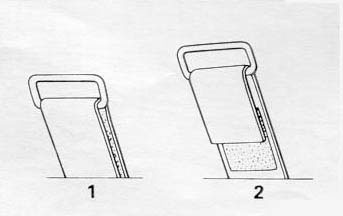

1-Pour retendre la capote
2-Pour détendre la capote
Ajustage des panneaux arrière et latéraux:
Défaire la bande d'attache des parties enroulées du panneaux arrière
et latéraux, la ou ils sont fixés sur la carrosserie.

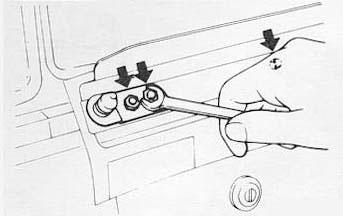

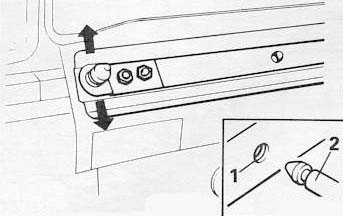

Desserer les ecrous de montage de la plaque de fixation du panneau.
Régler la plaque de montage en la déplaçant de haut en bas, en s'assurant
que chaque téton d'arrêt s'adapte au trou d'arret correspondant.
1-Trou d'arrêt
2-Trou d'arrêt
Après avoir fini les réglages, s'assurer de serrer les ecrous soigneusement.
Dépose de l'armature de la capote en toile.

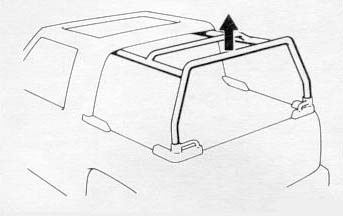

Dépose la partie supérieur.
Retirer les vis fixant les armatures au montant central.
En soulevant, déposer le support arrière de l'armature du toit.
|
